उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Delicacy
प्रमाणन:
CE
मॉडल संख्या:
डीपी-007

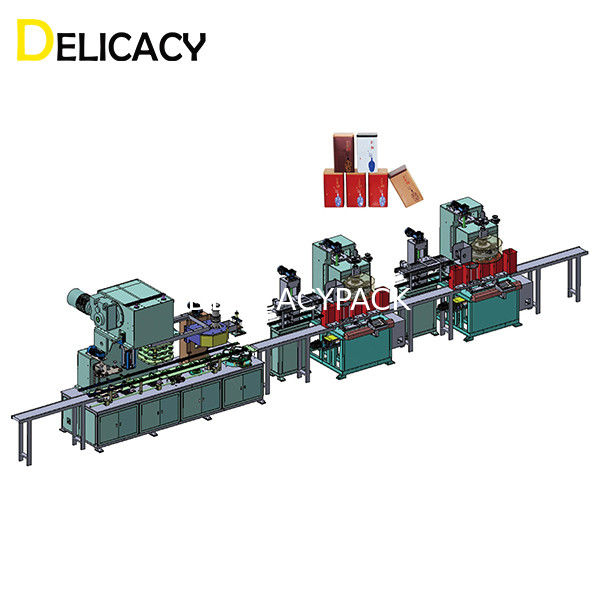

18L स्क्वायर कैन के लिए फुल-ऑटो प्रोडक्शन लाइन
18L और 20L और जल्द ही बड़े वर्ग के डिब्बे के शरीर के उत्पादन के लिए उपयोग किया जाता है। लाइन पूरी तरह से स्वचालित उत्पादन का एहसास करती है और आउटपुट 30CPM तक पहुंच जाता है।यह अब तक चीन में उन्नत उपकरणों के अंतर्गत आता है और वर्ग के डिब्बे के लिए बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।
मुख्य तकनीकी पैरामीटर
लागू सीमा: बड़े वर्ग के डिब्बे, जैसे 18L, 20Lcans
आउटपुट: 30 सीपीएम
रूपरेखा आयाम: 17000X2000X3050mm
पूरी लाइन का वजन: लगभग 26T
लाभ
लाइन विशुद्ध रूप से मेकेनियल कैम ट्रांसमिशन को गोद लेती है, कैम कन्वेइंगकैन, कैम होल्डइंड कैन्ट सुचारू रूप से और सुरक्षित रूप से चलता है क्योंकि लगातार समायोज्य गति और जाम के सुरक्षा उपकरण के कारण। स्क्वायर प्रक्रिया के विस्तार के लिए एलएफ रीसेट नाली डिजाइन वसंत के थकान जीवन से बचने के लिए है और इसे बनाया है। वर्क स्टेशन अधिक टिकाऊ। आंतरिक और बाहरी अंडाकार चरखी डिजाइन सुनिश्चित करता है कि फ्लैंगिंग एक समान और तेज है, ताकि अच्छी सीमिंग गुणवत्ता सुनिश्चित की जा सके।
1. बड़े वर्ग कैन का परिचय
यह 3-पीसी कैन (ज्यादातर टिनप्लेट सामग्री से बना होता है) जिसमें कैन बॉडी, ढक्कन और तल होता है।डिब्बा चौकोर आकार का होता है।कैन बॉडी के चारों तरफ एम्बॉसिंग है।क्षमता आमतौर पर 10-20L, विकर्ण 300-320 मिमी और ऊंचाई 170-450 मिमी है।
डिब्बे का उपयोग विभिन्न उत्पादों जैसे भोजन, रसायन, पेंट, खाद्य तेल, स्नेहक तेल, दवा आदि के लिए किया जा सकता है।
2. बुनियादी विनिर्देश और बड़े वर्ग की उत्पादन प्रक्रिया लाइन बना सकती है
लाइन 10-20L वर्ग के डिब्बे के स्वत: उत्पादन के लिए लागू है।
उत्पादन क्षमता: 20-30 सीपीएम
कुल शक्ति: लगभग 90Kw
फ्लोर स्पेस की जरूरत: लगभग 100 वर्ग मीटर
जनशक्ति की आवश्यकता: 3-4 कर्मचारी
तकनीकी वर्कफ़्लो: बॉडी ब्लैंक स्लिटिंग - राउंडिंग - बॉडी वेल्डिंग - आंतरिक और बाहरी वेल्डिंग सीम कोटिंग - इंडक्शन क्योरिंग - कूलिंग कन्वेयर - स्क्वायर एक्सपैंडिंग - एम्बॉसिंग - टॉप एंड बॉटम फ्लैंगिंग - बॉटम सीमिंग - टर्नओवर - टॉप सीमिंग - लीक टेस्टिंग - पैकिंग।
3. बड़े वर्ग के उपकरण संरचना उत्पादन लाइन कर सकते हैं
स्वचालित एकल स्लिटर
| स्वचालित फीडर और स्टेकर के साथ गैंग स्लिटर | |
| अधिकतम शीट आकार (एल * डब्ल्यू) | 1100 * 1100 मिमी |
| न्यूनतम शीट आकार (एल * डब्ल्यू) | 200 * 400 मिमी |
| अधिकतम गति | 50 शीट/मिनट |
| बिजली की आपूर्ति | 380 वी / 50 हर्ट्ज |
| कुल शक्ति | 3.5 kw |
| कुल वजन | 1800 किग्रा |
| फीडर और स्टेकर पेलोड | 3टी |
| पूरी तरह से स्वचालित कैन बॉडी वेल्डिंग मशीन | |
| वेल्डिंग आवृत्ति | 100-280 हर्ट्ज |
| वेल्डिंग गति | 10m-20m/मिनट |
| उत्पादन क्षमता | 25-35 डिब्बे / मिनट |
| व्यास कर सकते हैं | Φ220-Φ300 मिमी |
| हाइट कर सकते हैं | 220-500 मिमी |
| टिनप्लेट की मोटाई | 0.2-0.4 मिमी |
| तांबे के तार का व्यास | Φ1.5-Φ1.8 मिमी |
| ओवरलैप | 0.6-1.0 मिमी |
| बिजली की आपूर्ति | 3-चरण 380V 50 हर्ट्ज |
| स्थापना शक्ति | 20Kw |
| ठंडा पानी | 12-20 ℃, 40 एल / मिनट |
| हवा की खपत | ≥200L/मिनट, > 0.5Mpa |
| कुल वजन | लगभग 3000 किग्रा |
| आयाम (एल * डब्ल्यू * एच) | 2200 * 1520 * 1980 मिमी |
| आंतरिक वेल्डिंग सीवन पाउडर कोटिंग मशीन | |
| व्यास कर सकते हैं | Φ52-Φ350 मिमी |
| स्थानांतरण गति | 10-20 मी / मिनट;20-60/मिनट |
| कोटिंग की चौड़ाई | 6-14 मिमी |
| पाउडर सामग्री | पॉलिएस्टर एपॉक्सी |
| स्थापना शक्ति | 2.5Kw |
| हवा की खपत | ≥300L/मिनट, > 0.5Mpa |
| इनपुट शक्ति | एसी 220 वी, 50 हर्ट्ज |
| कुल वजन | लगभग 500 किग्रा |
| आयाम (एल * डब्ल्यू * एच) | 900 * 900 * 2200 मिमी |
| बाहरी वेल्डिंग सीम लाह कोटिंग मशीन | |
| व्यास कर सकते हैं | Φ52-Φ350 मिमी |
| हाइट कर सकते हैं | 50-600 मिमी |
| कोटिंग की गति | 8-16 मी / मिनट;25-50 मी / मिनट |
| कोटिंग की चौड़ाई | 8-18 मिमी |
| संपीड़ित हवा | 0.4 एमपीए/सेमी² |
| इनपुट शक्ति | एसी 380 वी / 50 हर्ट्ज |
| आयाम (एल * डब्ल्यू * एच) | 1800 * 600 * 1300 मिमी |
| कुल वजन | 500 किलो |
इंडक्शन ओवन
| विद्युत चुम्बकीय सुखाने ओवन | |
| ह्रदय शक्ति | 1-2Kw |
| उत्पादन की गति | ऊपर 200 डिब्बे/मिनट |
| व्यास कर सकते हैं | Φ45-Φ176mm |
| हाइट कर सकते हैं | 45-600 मिमी |
| ठंडा पानी | > 0.4 एमपीए, 12-20 ℃, 40 एल / मिनट |
| हवा की खपत | ≥50L/मिनट, > 0.5Mpa |
| वोल्टेज | एसी 380 वी / 50 हर्ट्ज |
स्वचालित कैन बॉडी बनाने की मशीन
| पूरी तरह से स्वचालित कैन बॉडी बनाने की मशीन | |
| उत्पादन क्षमता | 20-30 सीपीएम |
| विकर्ण सीमा | 300-320 मिमी |
| ऊंचाई रेंज कर सकते हैं | 170-450 मिमी |
| द्रव्य का गाढ़ापन | ≤0.4 मिमी |
| कुल शक्ति | लगभग 40Kw |
| हवा का दबाव | 0.3-0.5 एमपीए |
| आयाम (एल * डब्ल्यू * एच) | 3020*1420*3100मिमी |
| कुल वजन | लगभग 9टी |
| रोटरी प्रकार इनलाइन रिसाव परीक्षक | |
| लागू आकार सीमा हो सकती है | 10-20 एल |
| हवा का दबाव | 4-6बार |
| परीक्षण का दबाव | 10-15 केपीए |
| पता लगाने की गति | 20-30 डिब्बे / मिनट |
| पता लगाने की सटीकता | 0.15 mm |
| कुल वजन | लगभग 3800 किग्रा |
| आयाम (एल * डब्ल्यू * एच) | 4000 * 1200 * 2300 मिमी |
| इनपुट शक्ति | 380 वी / 50 हर्ट्ज |
4. उत्पादन लाइन का स्केच लेआउट
5. स्वचालित बड़े वर्ग के उत्पादन लाइन के लाभ
पूरी उत्पादन लाइन स्वत: कंप्यूटर प्रोग्रामिंग नियंत्रण प्रणाली को गोद लेती है, पूरी तरह से स्वत: बनाने के संचालन को महसूस करती है।इसे संचालित करने के लिए केवल 3-4 श्रमिकों की आवश्यकता होती हैपूरापंक्ति.लाइन उच्च उत्पादन गति, बढ़ी हुई दक्षता और कम अपशिष्ट दर के साथ है।
संपूर्ण उत्पादन लाइन के सभी स्टेशन उच्च कठोरता और पहनने के लिए प्रतिरोधी सामग्री द्वारा बनाए गए हैं।तेजी से संदेश प्रणाली सुनिश्चित करने के लिए गाइड रेल और प्रोफाइल को सर्वो मोटर्स के सटीक समन्वय के साथ जोड़ा जाता है।इस बीच, सीमिंग मशीन का सिर विशेष डिजाइन को अपनाता है जिसमें कम शोर और उच्च दक्षता की विशेषता होती है।8-व्हील सीमिंग मशीन हेड के साथ, सीलिंग क्वालिटी है तेज़और स्थिर।
